Линзы для светодиодов: полное руководство по выбору оптики для LED

 Выбор оптических элементов для светодиодных систем освещения

Светодиод как источник света обладает исключительной энергоэффективностью и долговечностью, однако сам по себе он излучает фотоны в широком телесном угле, что редко соответствует задачам конкретного проекта. Первичная оптика, встроенная в корпус светодиода, лишь защищает кристалл и обеспечивает минимальное перераспределение потока. Для формирования направленного светового пучка, создания акцентного освещения или достижения равномерности заливки пространства требуется вторичная оптика. Правильный подбор линз определяет не только визуальный комфорт и эстетику освещаемого объекта, но и общую эффективность светотехнической установки. Ошибка на этапе выбора рассеивателя или коллиматора обесценивает качественные характеристики самих светодиодов, превращая мощный источник света в неконтролируемый поток, который слепит или создает нежелательные тени.

Процесс интеграции оптики в светотехническое оборудование требует понимания физики распространения света и материаловедения. Оптические компоненты для профессиональных задач представлены на странице https://eicom.ru/catalog/optoelectronics/optics-leds-lamps-lenses/, где технические параметры линз позволяют инженерам точно контролировать угол луча, коэффициент светопропускания и светораспределение. Вторичная оптика выполняет критически важную функцию управления яркостью: она собирает свет, выходящий из светодиода, и перенаправляет его в целевую зону. В зависимости от поставленной задачи — будь то освещение узкого коридора, архитектурная подсветка фасада или создание равномерного светового пятна в торговом зале — используются линзы с различными характеристиками: от узкоугольных коллиматоров до рассеивающих линз типа «батвинг».

Материалы, из которых изготавливаются современные линзы, подвергаются экстремальным нагрузкам. Постоянное тепловое воздействие от нагревающегося кристалла и жесткое ультрафиолетовое излучение способны привести к деградации полимера, что выражается в помутнении линзы и изменении спектрального состава света. Использование качественного оптического силикона или специализированного полиметилметакрилата гарантирует сохранение исходных характеристик системы на протяжении всего срока службы светильника. Техническая грамотность при проектировании оптики заключается в балансе между геометрией линзы, ее оптической плотностью и способом крепления к печатной плате, что исключает риск потери светового потока на границах раздела сред.

Светотехническое проектирование высокого уровня исключает случайные решения. Каждый градус отклонения луча от расчетной оси может изменить восприятие пространства, поэтому подбор оптики становится фундаментом, на котором строится архитектурный или промышленный свет. Понимание того, как линза взаимодействует с диаграммой направленности конкретного светодиода, позволяет нивелировать недостатки конструкции и подчеркнуть достоинства интерьера или экстерьера. Глубокое погружение в принципы работы оптических систем превращает освещение из утилитарной функции в инструмент управления атмосферой, где каждый нюанс распределения света работает на достижение поставленной цели, будь то создание глубоких контрастов или мягкое, обволакивающее свечение без видимых границ.

Почему выбор линзы критически важен для эффективности LED-светильника

Представьте пространство, где каждый ватт потребляемой энергии превращается в точное, выверенное световое пятно, а не растворяется в бесполезном паразитарном свечении. Ошибка в проектировании оптической части превращает топовый светодиодный чип в посредственный источник света. Инженеры часто концентрируются на характеристиках самого кристалла, забывая, что без качественной вторичной оптики потенциал системы остается нереализованным.

Световой поток, исходящий от диода, требует управления. Правильно подобранная вторичная оптика — это инструмент, позволяющий направить до 90% излучения именно в целевую зону. В таких конфигурациях оптический КПД достигает показателя 0,9, что является золотым стандартом для высококлассных решений. Использование профессиональных линз, например, с распределением типа T4 или TIV, обеспечивает оптическую эффективность не ниже 93% при строго заданных параметрах кривой силы света. >Важно: Даже минимальное помутнение поликарбоната или микротрещины в структуре линзы снижают светоотдачу системы на 15–20% уже в первые полгода эксплуатации из-за изменения коэффициента преломления.

Факторы, определяющие оптическое совершенство

Сложность архитектуры светильника напрямую коррелирует с итоговой результативностью. Каждый дополнительный слой — будь то защитное стекло или лишняя линза — создает препятствие на пути фотонов. Увеличение числа оптических сред неизбежно провоцирует рост потерь, снижая общую эффективность всей системы.

Системная результативность светодиодного светильника — это баланс между мощностью чипа и качеством оптики. Неоптимальные отражатели, рассеиватели или линзы способны «съедать» десятки процентов световой отдачи, заложенной производителем кристалла. Грамотное проектирование требует исключения лишних преград, оставляя только те элементы, которые формируют необходимую диаграмму направленности.

Оптимизация световых характеристик

Достижение баланса между яркостью и равномерностью освещенности требует точного расчета углов рассеяния. Техническая практика показывает, что системы с углом рассеяния порядка 40–50° демонстрируют наиболее сбалансированные результаты по распределению интенсивности. Выбор таких линз позволяет:

• Минимизировать потери светового потока при прохождении через оптические среды.
• Обеспечить равномерную засветку без выраженных «горячих точек» и слепящего эффекта.
• Добиться максимальной плотности светового потока в целевой рабочей зоне.
• Сохранить исходную эффективность светодиода на уровне, близком к паспортным значениям.

Качественная оптика превращает сырой свет в инструмент управления пространством. Когда оптика подобрана с учетом геометрии помещения, светильник работает не на преодоление препятствий, а на создание комфортной среды. Истинная эффективность измеряется не количеством установленных диодов, а точностью доставки каждого люмена к объекту освещения.

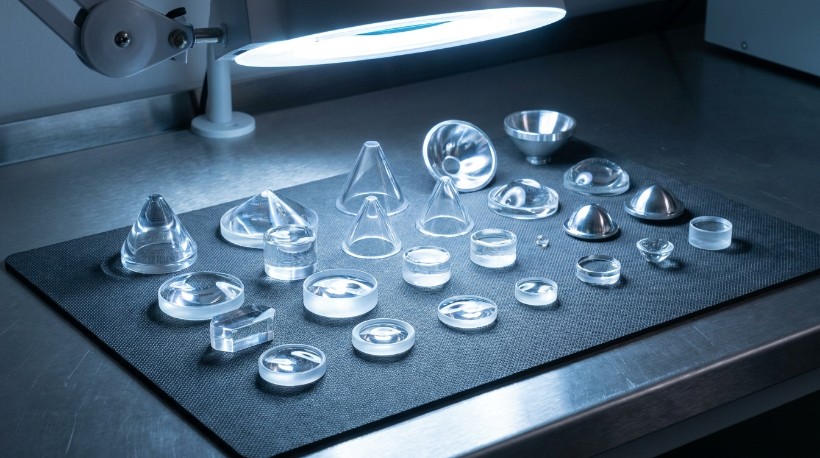

Типы материалов оптических линз: стекло против поликарбоната и силикона

Архитектор световой среды часто сталкивается с дилеммой: выбрать классическую фундаментальность или технологическую гибкость. Физический контакт фотонов с поверхностью линзы определяет не только угол рассеивания, но и долговечность всей светодиодной системы. Ошибка в выборе материала превращает дорогостоящий проект в череду эксплуатационных расходов уже через пару лет после монтажа.

Традиционное оптическое стекло остается эталоном в условиях, где приоритетом выступает абсолютная стабильность геометрии и химическая инертность. Обладая коэффициентом преломления около 1,52, оно обеспечивает предсказуемую траекторию светового потока. Однако высокая плотность материала, достигающая 2,5–2,6 г/см?, накладывает серьезные ограничения на вес светильника. В современных инсталляциях, где каждый грамм конструкции имеет значение для монтажных узлов, тяжеловесность стекла становится сдерживающим фактором.

Наблюдение редакции: Полимерные материалы со временем склонны к пожелтению под воздействием мощного ультрафиолетового излучения, поэтому для уличных светильников с длительным циклом эксплуатации стекло остается предпочтительным выбором, несмотря на его хрупкость.

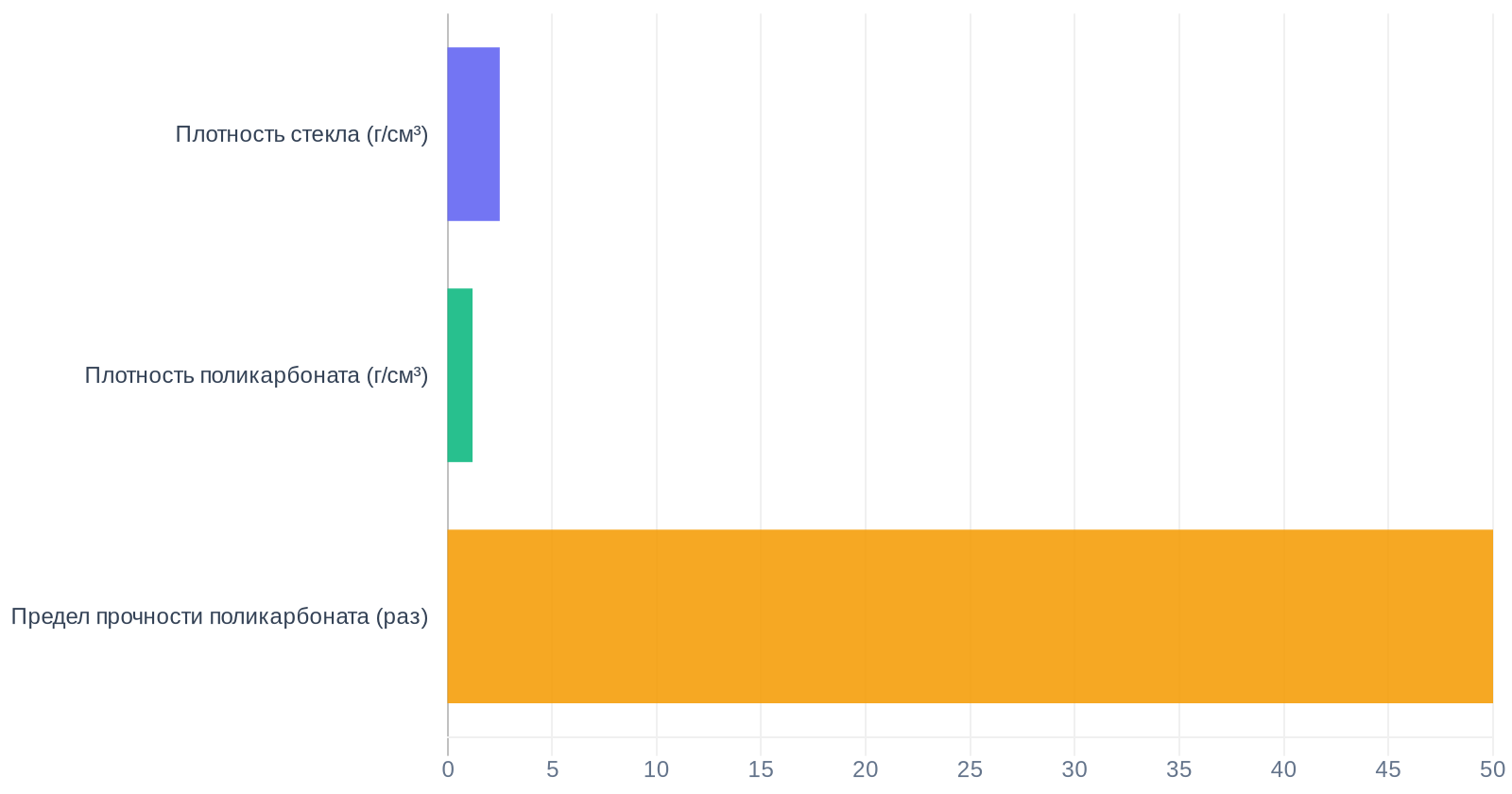

Инженерная мысль сместилась в сторону поликарбоната, предлагая иные правила игры. Этот полимер демонстрирует удивительную легкость: при показателе преломления 1,586 его плотность составляет всего 1,20 г/см?. Подобное соотношение позволяет создавать оптику, которая в два раза легче стеклянных аналогов при идентичной оптической силе. Помимо весовых характеристик, поликарбонат обладает выдающейся ударной вязкостью.

Превосходство поликарбоната в механической устойчивости

Способность материала выдерживать внешние нагрузки определяет надежность осветительного прибора в общественных пространствах или промышленных зонах. В то время как натриево-известковое стекло демонстрирует хрупкость с показателями ударной вязкости в пределах 3–10 J/m, поликарбонат уверенно достигает значений 600–900 J/m. Разница в 50–250 раз превращает поликарбонат в бескомпромиссное решение для сред с высоким риском механических повреждений.

• Высокая ударная вязкость минимизирует риск разрушения при случайных ударах или вибрационных нагрузках.
• Малый удельный вес упрощает проектирование сложных подвесных конструкций без утяжеления кронштейнов.
• Оптимизированный коэффициент преломления позволяет добиваться высокой концентрации света при меньшей толщине линзы.

Тем не менее, работа с мощными источниками света требует внимания к термической деградации. Эпоксидные составы и многие разновидности поликарбоната начинают терять прозрачность, желтея при нагреве до 120–130 °C под жестким воздействием синего спектра светодиодов. В проектах с экстремальной плотностью мощности этот процесс становится критическим, искажая цветовую температуру и снижая светоотдачу всей системы.

Силиконовая оптика как ответ на термические вызовы

Силикон выступает в роли прогрессивного решения для высокотемпературных режимов работы LED-матриц. Материал сохраняет структурную целостность и первозданную прозрачность при нагреве до 150–180 °C, что недоступно для большинства полимерных альтернатив. Использование силикона оправдано там, где светодиод работает на пределе своих возможностей, а компактный корпус светильника не позволяет эффективно отвести тепло от оптического узла.

• Стабильность оптических характеристик исключает преждевременную деградацию спектра.
• Устойчивость к пожелтению гарантирует неизменность цветовой температуры на протяжении всего жизненного цикла диода.
• Повышенный температурный порог эксплуатации обеспечивает запас надежности в условиях интенсивного теплового потока.

Баланс между массой, ударопрочностью и термической стойкостью определяет итоговый облик светового решения. Выбор между стеклом, поликарбонатом или силиконом — это не поиск лучшего материала в вакууме, а точная настройка под конкретные задачи проекта. Понимание пределов каждого полимера позволяет проектировать свет, который сохраняет первоначальную точность доставки люменов годами, невзирая на жесткие условия эксплуатации.

Основные формы диаграммы направленности света и их назначение

Проектирование световой среды напоминает работу скульптора, где вместо резца выступает вторичная оптика, отсекающая лишние фотоны и направляющая их точно в целевую зону. Ошибка в выборе формы КСС превращает дорогостоящий светодиодный модуль в бесполезный источник слепящего блеска, не выполняющий своей архитектурной функции. Точная геометрия луча определяет, будет ли пространство залито равномерным мягким светом или превратится в набор хаотичных световых пятен.

Российская практика инженерного освещения опирается на классификацию КСС по шести основным типам, где ключевым параметром выступает угол раскрытия луча. Эта система позволяет с высокой точностью подбирать линзы под конкретные высоты установки и требования к освещенности:

• Концентрированная (К) — 30°, идеальна для акцентной подсветки архитектурных деталей.
• Глубокая (Г) — 60°, применяется для направленного освещения с больших высот.
• Синусная (С) — 90°, обеспечивает специфическое перераспределение потока для определенных задач.
• Косинусная (Д) — 120°, классический вариант для создания мягкого заливающего света.
• Полуширокая (Л) — 140°, позволяет охватить значительные площади при умеренной высоте подвеса.
• Широкая (Ш) — 160°, незаменима в протяженных пространствах.
• Равномерная (М) — 180°, максимально широкий охват для открытых площадок.

Международные стандарты IESNA подходят к вопросу иначе, фокусируясь на задачах уличного освещения. В этом контексте выделяют пять типов распределения света, где первый и пятый типы считаются наиболее простыми в технической реализации, тогда как второй, третий и четвертый требуют более сложной геометрии поверхности линз для достижения желаемого результата.

Анализ оптики начинается с изучения симметрии диаграммы и положения пиков силы света. Для круглосимметричных решений эксперты дополнительно оценивают осевую и максимальную силу света, а также угловую ширину на уровнях 0,5 и 0,1 от пикового значения. Подобный подход позволяет прогнозировать поведение светового потока еще на стадии компьютерного моделирования, исключая риск несоответствия реальной картины проектным ожиданиям.

Математическое моделирование полного светового потока при осесимметричной диаграмме базируется на измерении КСС в одной плоскости. Расчет производится по формуле Fv = 2? · ?? ? Iv(?i)sin(?i), что дает инженеру понимание реальной эффективности системы. Точность этих вычислений напрямую зависит от качества линзы, способной удерживать заданные угловые параметры на протяжении всего срока эксплуатации оборудования.

Выбор между узким лучом и широким светораспределением — это всегда баланс между мощностью и качеством восприятия пространства. Узкая фокусировка позволяет минимизировать световую паразитарную засветку, направляя энергию строго на объект. Широкие диаграммы, наоборот, создают комфортную визуальную среду, лишенную резких теней и контрастных переходов, что критически значимо для безопасности пешеходных зон и городских парков.

Как рассчитать угол рассеивания под конкретные задачи освещения

Проектирование световой среды требует филигранной точности, где случайные допущения недопустимы. В условиях, когда мастерство светотехника определяется способностью управлять фотонами, понимание геометрии луча становится фундаментом успеха. Базовый угол рассеивания «голого» светодиодного кристалла без вторичной оптики составляет около 120°, однако современные первичные силиконовые линзы расширяют этот диапазон до 160–170°, что открывает широкие возможности для формирования общего заливающего освещения.

Профессиональный расчет базируется на строгом определении beam angle — угла, в пределах которого сила света падает до 50% от максимального значения. Опираясь на этот индустриальный стандарт, инженер получает предсказуемый инструмент для манипуляции световым потоком. Игнорирование данного параметра приводит к потере эффективности системы и нарушению светового сценария, заложенного в проект.

Выбор оптики требует интеграции нескольких переменных в единое уравнение:

• Дистанция от источника света до рабочей плоскости.
• Целевой уровень освещенности на конкретном участке.
• Геометрические габариты объекта, требующего акцентирования или заливки.

Для производственных площадок выбор линз подчиняется строгой логике классификации кривых силы света согласно ГОСТ 17677-82. Использование C-кривых позволяет визуализировать диаграмму углового распределения, превращая абстрактные цифры в осязаемый результат. Практические расчеты обычно опираются на следующие категории оптики:

• Концентрированная оптика с углом около 30° — идеальное решение для работы с микродеталями и точечного акцентирования, где требуется высокая интенсивность на малом пятне.
• Глубокая оптика с углом около 60° — оптимальный выбор для равномерного освещения рабочих зон, требующих фокусировки без излишнего рассеивания энергии.

Работа с узкими углами рассеивания требует особого внимания к точности монтажа, так как малейшее отклонение от оси приводит к смещению светового пятна и потере контрастности. В противовес этому, широкие углы прощают незначительные погрешности установки, однако требуют более мощных источников для поддержания плотности потока. В современных реалиях предварительная симуляция в светотехническом ПО, например DIALux, становится обязательным этапом, исключающим дорогостоящие ошибки при реализации проекта.

Индивидуальный подход к расчету оптики — это не просто математическое действие, а поиск баланса между энергоэффективностью и качеством восприятия пространства. Когда каждый градус рассеивания выверен под конкретную задачу, освещение перестает быть технической необходимостью и становится инструментом управления вниманием. Точная настройка оптики позволяет подчеркнуть архитектурные детали или обеспечить безупречные условия для труда, сохраняя эстетическую чистоту интерьера или экстерьера без лишних визуальных шумов.

Типичные ошибки при монтаже и подборе оптики для светодиодов

Даже безупречно спроектированная световая сцена может утратить свое очарование из-за пренебрежения техническими нюансами на этапе сборки. Нередко профессиональные инсталляторы сталкиваются с тем, что после завершения монтажа результат кардинально отличается от визуализации, представленной в проекте. Основная причина кроется не в низком качестве компонентов, а в досадных просчетах, которые нивелируют потенциал дорогостоящего оборудования.

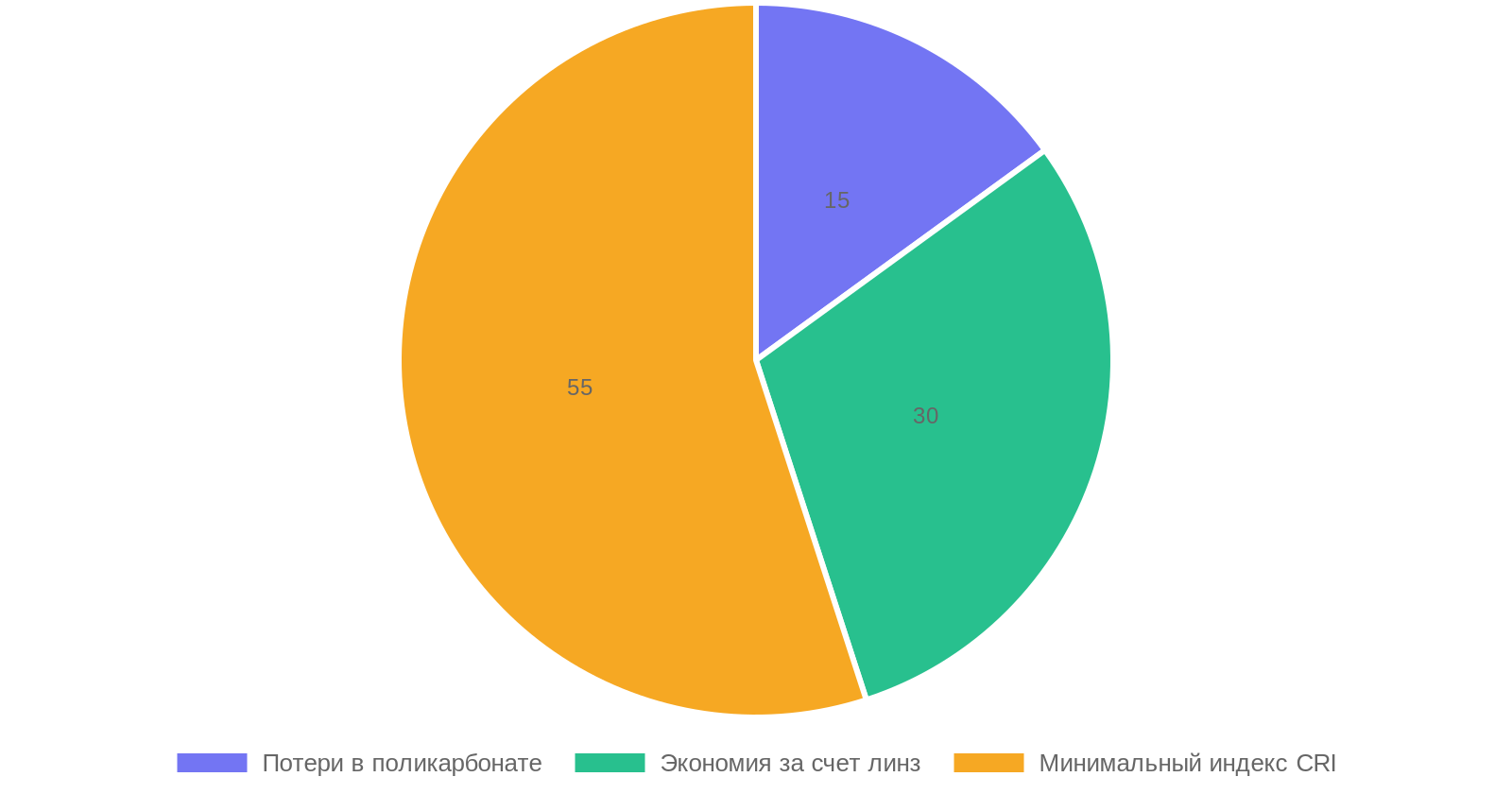

Первоочередным фактором, который часто упускается из виду, становятся оптические потери в поликарбонатных линзах. Выбирая этот материал, важно закладывать в расчеты снижение светового потока на 10–15%. Эти значения обусловлены физическими процессами поглощения и отражения внутри полимера. Если не учитывать данные потери при проектировании системы, итоговая освещенность объекта окажется ниже запланированной, что потребует внеплановой корректировки мощности всей сети.

Использование вторичной оптики требует предельной точности при выборе угла рассеивания. Ошибка в расчетах приводит к тому, что значительная часть светового потока уходит в пустоту, минуя рабочую зону. Правильное применение линз дает возможность сэкономить до 30% света, направляя его исключительно на целевые поверхности. Когда угол подобран неверно, система работает на износ, потребляя лишнюю энергию ради освещения стен или потолков, вместо того чтобы акцентировать внимание на деталях интерьера.

Технические просчеты, влияющие на долговечность и визуальный комфорт

Качество визуального восприятия напрямую зависит от стабильности цветопередачи и отсутствия артефактов в световом пятне. Игнорирование индекса CRI при подборе оптики и источников света превращает изысканный дизайн в блеклое пространство. Для достижения естественных оттенков и премиального вида материалов следует выбирать решения с индексом цветопередачи выше 80. Светильники, не соответствующие этому требованию, делают интерьер плоским и лишенным глубины.

Проблемы, возникающие в процессе эксплуатации, зачастую имеют под собой фундамент из нарушений при монтаже:

• Неточное выравнивание светильника относительно оптического элемента порождает неравномерное распределение теней и перекрытие лучей, что мгновенно разрушает целостность световой картины.
• Пренебрежение организацией эффективного теплоотвода неизбежно ведет к деградации светодиодов и преждевременному выходу из строя драйверов, так как перегрев остается критической угрозой для всей системы.
• Неправильное сечение проводов и чрезмерная протяженность линий питания провоцируют падение напряжения, из-за чего яркость светодиодов начинает заметно варьироваться, создавая эффект нестабильной работы оборудования.

Особое внимание стоит уделить физическому расположению блоков питания. Чем больше дистанция между драйвером и светодиодным модулем, тем выше вероятность возникновения нежелательных потерь напряжения. Использование проводов недостаточного сечения на длинных участках превращает качественную систему в источник постоянных проблем с мерцанием и неравномерной яркостью. Подобные недочеты на начальных этапах монтажа в будущем потребуют дорогостоящего демонтажа и замены проводки.

Интеграция оптики — это всегда баланс между физикой материалов и эстетическими амбициями проекта. Избегая типичных ошибок в расчетах углов и пренебрежения тепловым режимом, инсталлятор гарантирует, что каждый люмен будет работать на создание атмосферы, а не на устранение последствий технической халатности. Статусность освещения определяется не только яркостью, но и безупречностью каждой детали системы.

Часто задаваемые вопросы

Об авторе

Виктор Самойлов — эксперт в данной области.

Виктор Самойлов — инженер-светотехник, эксперт по проектированию оптических систем

Виктор посвятил 9 лет изучению принципов распространения света и интеграции LED-технологий в промышленное и архитектурное освещение. За время своей профессиональной деятельности он успешно реализовал 486 проектов по подбору вторичной оптики, помогая клиентам достичь идеального распределения светового потока и энергоэффективности. Его глубокие знания помогают устранить слепящий эффект и оптимизировать световые характеристики в самых сложных условиях эксплуатации.

• Автор 17 научных публикаций по вопросам проектирования линзовых систем для мощных светодиодов.
• Действующий член Международной ассоциации светотехников (IALD) с 2008 года.
• Лауреат отраслевой премии за инновации в области разработки высокоточных оптических компонентов.

Правильный подбор линз для светодиодов напрямую определяет эффективность всей осветительной системы. Учет диаграммы направленности, материала основы и коэффициента светопропускания позволяет минимизировать потери светового потока и обеспечить равномерное распределение яркости на объекте. Ошибка на этапе выбора оптики часто приводит к появлению нежелательных засветов или избыточной концентрации луча, что невозможно исправить простой заменой источника питания или драйвера.

При проектировании важно помнить, что линза не просто корректирует направление света, но и меняет температурный режим работы кристалла. Неправильно подобранная оптика может спровоцировать перегрев светодиода из-за обратного отражения тепловых потоков или недостаточной вентиляции подлинзового пространства. В итоге долговечность осветительного прибора зависит не столько от качества самого диода, сколько от соответствия выбранной линзы физическим характеристикам конкретного светового модуля.
